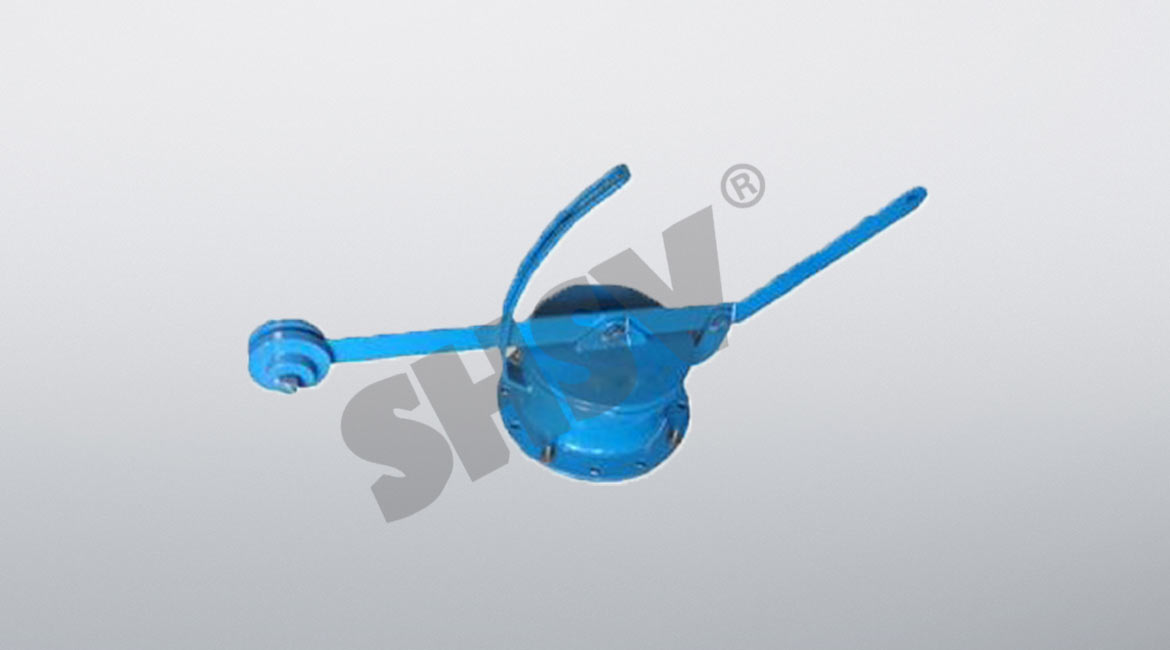

除尘放散阀结构特点及用途：
本阀由阀座、锥形、阀盖、阀杆、重锤、限制器等零件组成，阀杆为一杠杠机构，用阀杆的起落实现阀门的启闭，依靠重锤的重力使密封面吻合。密封付系采用外球面与内锥面密封。适用于高炉及热风系统的放散系统。
除尘放散阀主要性能：
公称压力 0.10Mpa；0.25Mpa
适用温度 ≤300℃ 开启角度 45°
适用介质 煤气、空气及其他气体等
FS66W型密封面为本体材料，FS66HL密封面为堆焊耐磨合金
本系列除尘放散阀分为：锥盖式和内锥面式锥盖式内锥面式
除尘放散阀主要外形尺寸、连接尺寸及质量 单位：mm
| 公称通径DN（mm） | 公称压力PN（MPa） | L | D | D1 | D2 | b | H |
| 200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
| 250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
| 300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
| 250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
| 400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
| 450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
| 480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
| 500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
| 550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
| 600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
| 610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
| 650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
| 675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
| 700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
| 800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
| 900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
| 1000 | 0.1 | 410 | 1320 | 1210 | 1140 | 32 | 1650 |
| 1200 | 0.1 | 470 | 1530 | 1420 | 1350 | 36 | 1795 |
| 1250 | 0.1 | 470 | 1590 | 1475 | 1410 | 36 | 1800 |
